BAFA-Förderung auf RTB-Ventile

Produktinformationen:

Ausschreibungstext: (Baunach Artikel-Stammdaten Version: 12.07.17)

• Thermostatischer Rücklauf-Temperatur-Begrenzer mit einstellbarer Maximal-Temperatur, mit ca. 0,5% festem Mindestdurchfluss

• Zur Einzelraumregelung von Fußboden- und Wandheizkreisen sowie zum hydraulischen Abgleich einzelner Wärmeverbraucher

• Einstellbare Rücklauftemperatur: 0°C - 40°C

• DN15, DpN 100mbar, V'maxN 0,4m³/h, Kvs 1,3, Durchgangsform, Messing, EPDM-Dichtung

• Eingangs-Nippel G¾(a) für konische Verschraubung (Eurokonus), bspw. KRV 18mm

• Ausgangs-Nippel G¾(a) für konische Verschraubung (Eurokonus), bspw. KRV 18mm

• PN 10bar, Tmax 90°C

• Länge: 66mm, Höhe inkl. Thermostatkopf: 64mm, Breite Thermostatkopf: 41mm

Leistungsdaten:

• DN15, DpN 100mbar, V'maxN 0,4m³/h, Kvs 1,3, Durchgangsform, Messing, EPDM-Dichtung

Neue Thermostatventile zum automatischen hydraulischen Abgleich

80-90 Prozent der in Deutschland installierten Zweirohr-Heizungssysteme arbeiten ineffizient. Aufgrund ihrer Komplexität sind sie nicht korrekt abgeglichen und lassen eine exakte Raumtemperaturregelung vermissen, verursachen eine ungleichmäßige Wärmeverteilung und einen erhöhten Energieverbrauch. Dazu zählen auch Fußbodenheizungen.

Die Marktführer DANFOSS und Taheimeier haben jetzt neue Thermostatventile entwickelt, mit denen der hydraulische Abgleich einfach und schnell vorzunehmen ist. Es handelt sich dabei um eine Kombination aus Heizkörperventil und Differenzdruckregler. Sind alle Heizkörper mit den neuen Thermostatventilen ausgestattet und eingestellt, erfolgt der hydraulische Abgleich und die Inbetriebnahme des gesamten Heizungssystems automatisch.

Die Vorteile sind

• korrekte und gleichmäßige Temperaturen

• geräuschlose und komfortable Heizung

• Optimierung der Hocheffizienzpumpe

• verbesserte Energieeffizienz

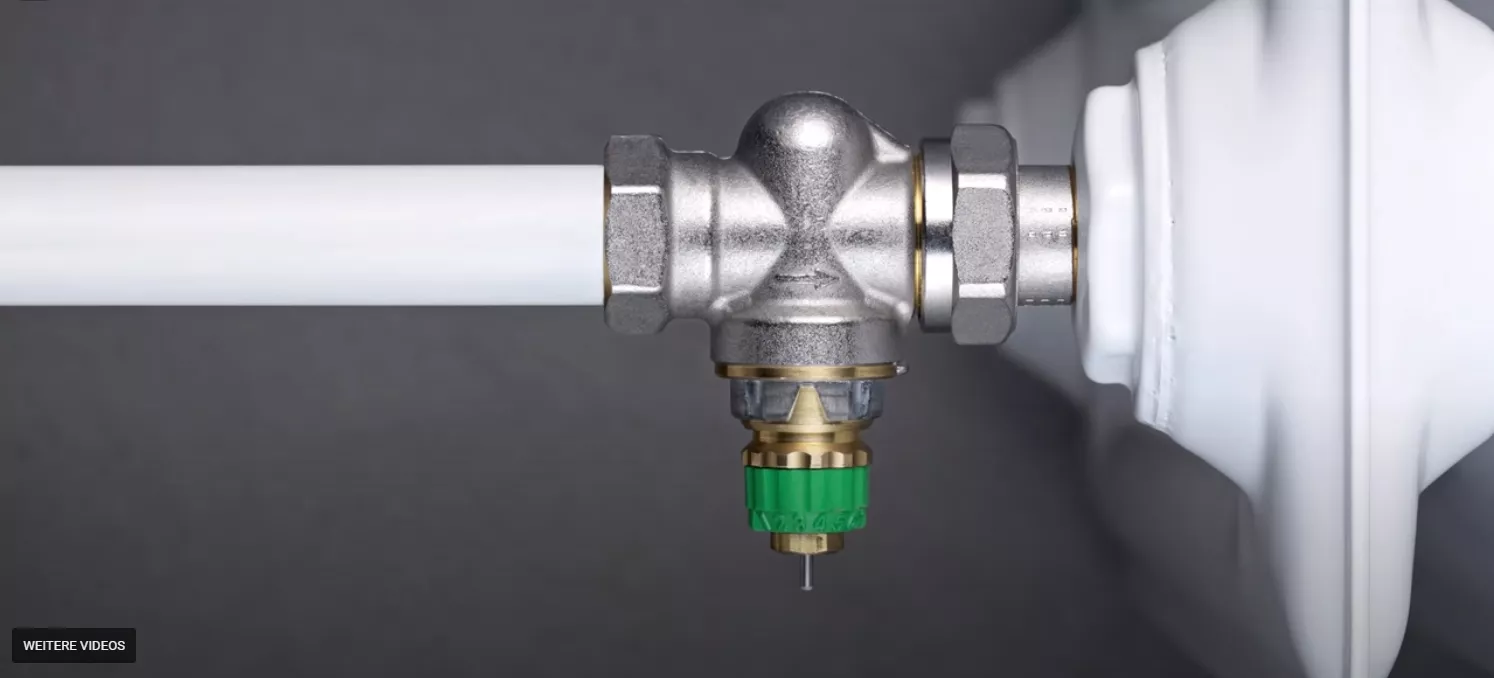

Anschaulich und verständlich werden beispielhaft die neuen Thermostatventile Dynamic Valve von DANFOSS im folgenden Kurzfilm erklärt:

Danfoss Ally: die neue Lösung für smartes Heizen in Ein- und Zweifamilienhäusern

Das cloudbasierte Danfoss Ally System ermöglicht die zentrale Programmierung und Regelung von Heizkörper- und Fußbodenheizungssystemen und unterstützt eine effizienzoptimierte Heizungssteuerung. Dabei wird sie durch spezielle Gateways, Thermostate und Repeater ergänzt. Mit der App kann das System von praktisch überall und jederzeit gesteuert werden.

Vorteile des hydraulischen Abgleichs bei Einrohrheizungen

Einrohrheizungen entsprechen seit vielen Jahren nicht mehr dem aktuellen Stand der Technik. Unabhängig vom Wärmebedarf wird hier immer die gleiche Heizwassermenge umgewälzt, so dass die Heizkreispumpe stets unter Volllast läuft. Es kommt zu erhöhten Rücklauftemperaturen und damit hohen Abstrahlverlusten im gesamten System. Energetisch betrachtet sind Einrohrheizungen oft mangelhaft.

Durch druckunabhängige Abgleich- und Reglerventile lässt sich ein lastabhängiger Abgleich erreichen. in diesem Fall ist keine elektrische Verkabelung notwendig, da Ventil und Regler selbsttätig arbeiten. Die energetische Optimierung lässt sich kostengünstig und mit geringem Aufwand realisieren.

Erfahren Sie mehr zu zu den Systemen von DANFOSS und TA Heimeier.

Optimierung Einrohr-Heizung

Leitfaden zur praxisgerechten Optimierung von Einrohr-Heizungsanlagen - Sicher zum hydraulischen Abgleich

Ein lastabhängiger Abgleich von Einrohranlagen ermöglicht hohe Energieeinsparungen bei gleichzeitig geringen Investitionskosten. Durch den Einsatz innovativer Danfoss-Lösungen zur Systemoptimierung regeln Sie den Volumenstrom entsprechend der Rücklauftemperatur in den Strängen. So erzielen Sie über den variablen Durchfluss die Effizienz eines Zweirohrsystems.

Durch die hydraulische Sanierung werden die Raumtemperaturen exakter geregelt, die Energiekosten reduziert und die Verteilgerechtigkeit erhöht. Die Optimierungslösungen von Danfoss können Sie flexibel an die Ausgangslage und das Budget anpassen.

Anlage mit bis zu zwei Heizkreisen/Einrohrarmaturen mit Thermostat - Einstiegslösung zur Optimierung

Ziel:

Einfache Optimierung
durch Abgleich aller Stränge
+ Regelung der Rücklauftemperatur

Lösung:

Systemlösung AB-QT zur Regelung des Volumenstroms entsprechend der eingestellten Rücklauftemperaturen in den Einrohr-Heizkreisen

Vorteile:

• Dynamische Regelung des Systems
• Geringer Installationsaufwand

Komponenten:

• AB-QM – Druckunabhängiges Regelventil
• QT – Selbsttätiger thermostatischer Stellantrieb

Rücklauftemperatur und Brennwertnutzung

Kleinstanlage / Einrohrarmaturen mit Thermostat

Neuer Brennwertkessel eingebaut, aber die Kondensationswärme nicht genutzt: Speziell bei Einrohranlagen ist dies die Regel. Grund hierfür ist eine über große Zeiträume zu hohe Rücklauftemperatur im Teillastfall. Die Lösung des Problems ist bei sehr kleinen Anlagen mit max. zwei Kreisen recht einfach. Durch einen Rücklauftemperturbegrenzer wird die Rücklauftemperatur möglichst niedrig gehalten. Dadurch steigt der Brennwertnutzen und somit auch der Kesselnutzungsgrad.

Als weiterer positiver Effekt wird der Anteil unkontrollierter Wärmeüber- gabe durch die Rücklaufleitung deutlich reduziert, sodass auch der Anlagennutzungsgrad steigt.

Fazit: In diesen „Kleinstanlagen“ ist die Rücklauftemperaturbegrenzung der entscheidende Sparfaktor.

Wir empfehlen ein thermostatisches Fühlerelement mit Anlegefühler (FTC) in Kombination mit einem Ventil Typ RA-C 20 oder RA-G.

Quelle: www.danfoss.com
